Stehst du vor der Herausforderung, eine Rabitzdecke in deinem Altbau zu identifizieren, ihren Aufbau zu verstehen oder eine fachgerechte Renovierung zu planen? Diese spezialisierte Deckenkonstruktion, oft übersehen, birgt einzigartige Eigenschaften und potenzielle Fallstricke, deren Kenntnis für eine erfolgreiche Sanierung unerlässlich ist.
Das sind die beliebtesten Rabitzdecke Ratgeber Produkte
Keine Produkte gefunden.Was ist eine Rabitzdecke und wie erkennst du sie im Altbau?
Eine Rabitzdecke, benannt nach dem Ingenieur Carl Rabitz, ist eine Deckenkonstruktion, die im späten 19. und frühen 20. Jahrhundert weit verbreitet war, insbesondere in Mietskasernen und repräsentativen Altbauten. Sie zeichnet sich durch ihre selbsttragende Eigenschaft aus, die durch ein spezielles Gitterwerk ermöglicht wird. Dieses Gitterwerk, typischerweise aus schweißbarem Draht oder kaltgewalztem Profilstahl gefertigt, bildet die Grundlage, auf die anschließend eine Mörtelmischung aufgetragen wird. Die Besonderheit liegt in der Verbundwirkung: Der Mörtel verbindet sich fest mit dem Drahtgitter, wodurch eine stabile und gleichzeitig relativ leichte Deckenplatte entsteht, die Spannweiten ohne massive Unterzüge überbrücken kann. Im Altbau erkennst du eine Rabitzdecke oft an ihrer typischen Unterkonstruktion, die bei genauerer Betrachtung sichtbar werden kann. Manchmal ist die Drahtbewehrung durch die Putzschicht hindurch zu sehen oder die Struktur weist eine leichte wellenförmige Textur auf, die von der Anbringung des Putzes auf das Gitter herrührt. Ein weiteres Indiz kann das Gewicht sein: Im Vergleich zu massiven Betondecken sind Rabitzdecken oft leichter.
Aufbau einer typischen Rabitzdecke
Der Aufbau einer Rabitzdecke ist ein präzises Zusammenspiel verschiedener Materialien, das für ihre Tragfähigkeit und Langlebigkeit sorgt. Im Kern jeder Rabitzdecke befindet sich ein tragendes Drahtgitter. Dieses Gitter ist meist trapezförmig oder als gewelltes Blechprofil ausgebildet, was dem Putz eine größere Angriffsfläche bietet und die Stabilität erhöht. Das Gitterwerk wird auf die Deckenbalken oder Konsolen aufgelegt und fixiert. Anschließend wird eine Mörtelschicht aufgetragen. Traditionell kam hierfür eine Mischung aus Zement, Kalk und Sand zum Einsatz, oft mit Zusatz von Tierhaaren zur Risssicherung. Der Mörtel wird von unten auf das Gitter aufgebracht, sodass er sich gut mit den Drähten verzahnt und eine geschlossene, ebene Fläche bildet. Nach dem Trocknen und Aushärten des Mörtels entsteht eine steife und belastbare Deckenplatte. Die Stärke der Mörtelschicht variiert je nach Spannweite und den verwendeten Materialien, liegt aber in der Regel zwischen 3 und 7 Zentimetern. In einigen Fällen wurde über dem Drahtgitter eine zusätzliche Putzschicht zur weiteren Versteifung und zur Schaffung einer glatten Oberfläche aufgebracht. Diese Konstruktion ermöglichte es, größere Flächen ohne aufwändige Schalungen zu überspannen und war somit eine wirtschaftliche und innovative Lösung für die damalige Zeit.
Materialien und Technik der Rabitzdecke
Die Wahl der Materialien und die angewandte Technik waren entscheidend für die Funktionstüchtigkeit von Rabitzdecken. Das zentrale Element ist das Drahtgitter. Hierbei handelte es sich oft um geschweißtes oder gewebtes Drahtgeflecht, das in verschiedenen Maschenweiten und Drahtstärken verfügbar war. Eine weiterentwickelte Form nutzte kaltgewalzte Stahlblechprofile mit prägnanten Rippen. Diese Trapezprofile boten nicht nur eine optimale Auflagefläche für den Mörtel, sondern sorgten auch für eine zusätzliche Schubübertragung. Die Verbindung zwischen Gitter und Stahlprofilen war essentiell für die Lastabtragung. Der verwendete Mörtel bestand typischerweise aus einer Mischung von Bindemitteln wie Zement und Kalk, die für die Festigkeit und Verarbeitbarkeit sorgten, sowie Zuschlagstoffen wie Sand und Kies. Die Zugabe von organischen Fasern, wie Tierhaaren oder später auch synthetischen Fasern, diente der Rissbewehrung. Diese Fasern verhinderten die Ausbildung von Schwindrissen während des Aushärtens und erhöhten die Flexibilität der Mörtelschicht. Die Verlegung erfolgte in mehreren Schichten, wobei jede Schicht sorgfältig auf das Drahtgitter aufgebracht wurde, um eine vollständige Umschließung und Verankerung zu gewährleisten. Die Technik erforderte erfahrenes Handwerk, um die gleichmäßige Dicke und Dichtheit der Mörtelschicht zu sichern.
Abgrenzung zu anderen Deckenarten im Altbau
Um eine Rabitzdecke korrekt zu identifizieren und ihre Besonderheiten zu verstehen, ist es hilfreich, sie von anderen gängigen Altbau-Deckenkonstruktionen abzugrenzen. Die häufigste Deckenart im Altbau ist die Holzbalkendecke. Diese besteht aus tragenden Holzbalken, zwischen denen sich eine Füllung (z.B. Schilfrohrmatten, Holzwolle, Lehm oder später auch Beton) befindet. Die Unterseite ist verputzt. Im Gegensatz zur Rabitzdecke ist die Holzbalkendecke primär auf die Tragfähigkeit der Holzbalken angewiesen. Eine weitere verbreitete Konstruktion ist die Kappendecke, die aus vorgefertigten oder vor Ort gegossenen Betonelementen (Kappen) besteht, die zwischen Stahlträgern oder anderen Trägern eingespannt werden. Kappendecken sind deutlich massiver und schwerer als Rabitzdecken. Stahlbetondecken, die ab dem frühen 20. Jahrhundert an Bedeutung gewannen, sind ebenfalls massive, tragende Betonplatten, die durch eine Stahlarmierung verstärkt werden. Rabitzdecken sind somit durch ihre leichtere Bauweise, die charakteristische Drahtbewehrung und die Verbundwirkung von Drahtgitter und Mörtel einzigartig und lassen sich dadurch von den schwereren und massiveren Deckenarten unterscheiden.
Erkennungsmerkmale einer Rabitzdecke im Detail
Die genaue Identifizierung einer Rabitzdecke in einem Altbau erfordert oft eine Kombination aus visueller Inspektion und bauphysikalischem Verständnis. Achte auf charakteristische Merkmale, die auf diese spezielle Bauweise hindeuten. Wenn du beispielsweise bei einer Renovierung oder Sanierung eine Beschädigung an der Decke feststellst und tiefer blickst, kannst du mit etwas Glück das Drahtgitter freilegen. Dies ist das eindeutigste Erkennungsmerkmal. Auch bei leichtem Klopfen auf die Decke kann ein geübter Fachmann Unterschiede im Klang zu anderen Deckenarten erkennen, was auf eine hohle oder gitterverstärkte Struktur hindeuten kann. Die Oberflächenbeschaffenheit ist ebenfalls ein wichtiger Hinweis. Eine Rabitzdecke weist selten eine perfekte Glätte auf, wie sie bei modernen Betonflächen üblich ist. Stattdessen sind oft leichte Unebenheiten oder eine wellenartige Struktur erkennbar, die vom Aufbringen des Mörtels auf das Drahtgitter herrühren.
Visuelle Indikatoren an der Deckenunterseite

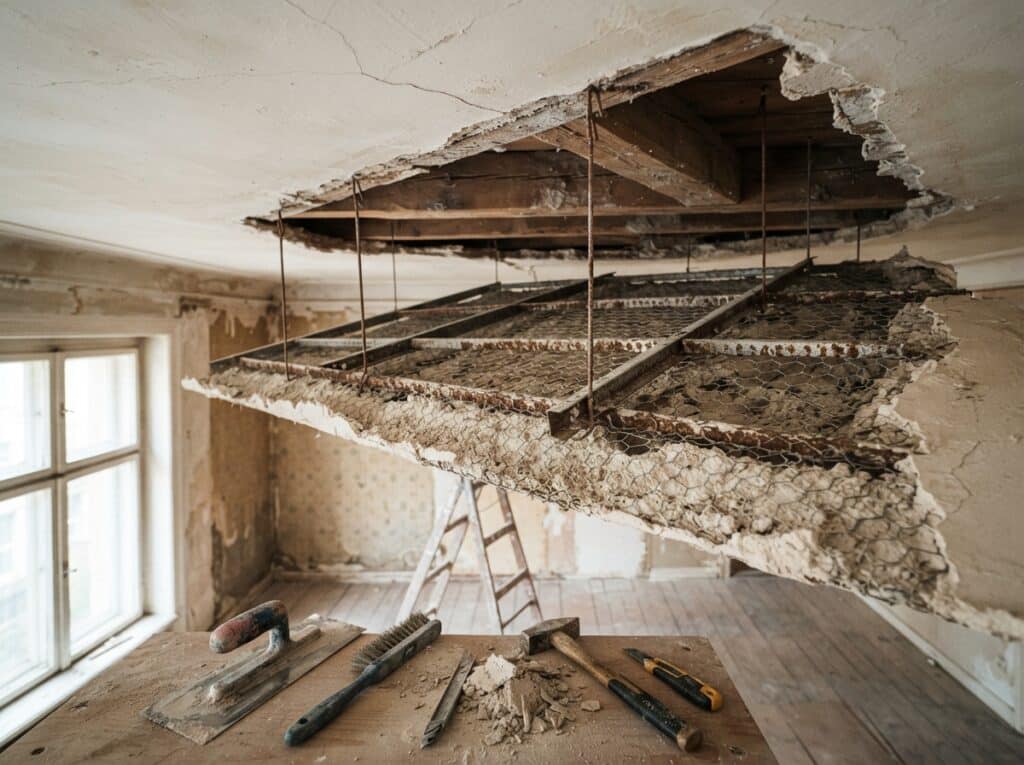

An der Unterseite einer Rabitzdecke lassen sich verschiedene visuelle Indikatoren finden, die auf ihre Bauweise schließen lassen. Das auffälligste Merkmal ist, wie bereits erwähnt, die sichtbare Drahtbewehrung. Wenn Putz abgeplatzt ist oder du gezielt an einer unauffälligen Stelle einen kleinen Spalt in der Putzschicht entdeckst, kann darunter das typische Drahtgitter zum Vorschein kommen. Dieses Gitter kann aus unterschiedlichen Materialien bestehen: von feinem, engmaschigem Drahtgeflecht bis hin zu stärkeren, trapezförmigen Stahlprofilen. Achte auch auf die Oberflächenstruktur des Putzes. Rabitzdecken weisen oft eine etwas gröbere, wellenförmige oder strukturierte Oberfläche auf, die durch die Art und Weise entsteht, wie der Mörtel auf das Gitter aufgetragen wurde. Im Gegensatz dazu sind glatte Betonflächen oft makelloser. Manchmal sind auch die Ränder der Decke, wo sie auf die Wände trifft, aufschlussreich. Bei einer Rabitzdecke sind hier oft keine sichtbaren Stahlträger oder Bewehrungsstäbe zu erkennen, wie sie bei Kappendecken oder Stahlbetondecken üblich wären.
Klang und Statik: Gibt es Anhaltspunkte?
Obwohl der Klang allein kein eindeutiges Indiz für eine Rabitzdecke ist, kann er in Kombination mit anderen Faktoren hilfreich sein. Bei leichtem Klopfen auf die Decke, beispielsweise mit einem Holzgriff eines Hammers, kann eine Rabitzdecke anders klingen als eine massive Betondecke. Oft ist der Klang etwas hohler oder resonierender, was auf die Hohlräume zwischen dem Drahtgitter und der Mörtelschicht zurückzuführen ist. Dies ist jedoch stark von der Dicke der Mörtelschicht und der Art der darunterliegenden Konstruktion abhängig. Bezüglich der Statik ist wichtig zu wissen, dass Rabitzdecken als selbsttragende Systeme konzipiert wurden und durchaus in der Lage sind, übliche Lasten wie Wohnnutzung und Einrichtungsgegenstände aufzunehmen. Allerdings sind sie nicht für extreme Punktlasten oder nachträglich aufgebrachte, sehr schwere Einbauten ohne zusätzliche Verstärkung ausgelegt. Wenn du planst, schwere Objekte an der Decke zu befestigen oder bauliche Veränderungen vorzunehmen, ist eine statische Überprüfung durch einen Fachmann unerlässlich, unabhängig von der Deckenart.
Feuchtigkeit und Rissbildung als Warnsignale
Wie bei jeder älteren Bausubstanz können auch bei Rabitzdecken Feuchtigkeit und Rissbildung auf Probleme hinweisen. Feuchtigkeit, die sich an der Deckenunterseite bemerkbar macht (z.B. durch Wasserflecken oder Stockflecken), kann auf Undichtigkeiten im darüberliegenden Geschoss (z.B. defekte Wasserleitungen) oder auf Probleme mit der Dachabdichtung hindeuten. Da die Mörtelschicht einer Rabitzdecke porös sein kann, ist sie anfällig für Feuchtigkeitsschäden. Risse in der Deckenuntersicht sind ebenfalls ein wichtiges Indiz. Während leichte Haarrisse manchmal auf Schwinden des Mörtels oder thermische Ausdehnung zurückzuführen sind, können breitere oder sich vergrößernde Risse auf strukturelle Probleme, Überlastung oder fortschreitende Korrosion der Bewehrung hinweisen. Insbesondere die Drahtbewehrung kann bei Feuchtigkeitseintrag rosten, was zu einer Volumenzunahme und weiterer Rissbildung im Mörtel führt. Solche Anzeichen sollten immer von einem erfahrenen Bauingenieur oder Sachverständigen begutachtet werden.
Renovierung und Sanierung von Rabitzdecken
Die Renovierung einer Rabitzdecke erfordert Fingerspitzengefühl und ein tiefes Verständnis ihrer spezifischen Eigenschaften. Oft geht es darum, die vorhandene Struktur zu erhalten und zu stabilisieren, anstatt sie komplett zu ersetzen. Eine fachgerechte Sanierung kann die Lebensdauer der Decke erheblich verlängern und die Wohnqualität verbessern. Dabei ist es entscheidend, die Ursachen für eventuelle Schäden zu beheben, bevor mit den eigentlichen Reparaturarbeiten begonnen wird.
Grundlegende Reparaturmöglichkeiten bei Schäden
Bei kleineren Schäden an einer Rabitzdecke stehen verschiedene Reparaturmöglichkeiten zur Verfügung, die darauf abzielen, die Integrität der Decke wiederherzustellen. Oberflächliche Risse können in der Regel mit geeigneten Spachtelmassen oder einem feinkörnigen Reparaturmörtel ausgebessert werden. Bei tieferen Rissen, die bis auf das Drahtgitter reichen, muss der beschädigte Bereich sorgfältig freigelegt werden. Rostige Bewehrungsdrähte müssen von Rost befreit und gegebenenfalls mit einer Rostschutzgrundierung behandelt werden. Anschließend kann der Bereich mit einem speziellen Reparaturmörtel, der eine gute Haftung auf dem Drahtgitter und dem alten Mörtel aufweist, aufgefüllt werden. Bei größeren Abplatzungen oder wenn die Bewehrung stark korrodiert ist, kann es notwendig sein, größere Teile des Mörtels zu entfernen und neu aufzubauen. Hierbei ist darauf zu achten, dass das neue Material mit dem alten gut verbunden wird, um eine durchgehende Lastabtragung zu gewährleisten.
Verstärkung und Instandsetzung der Tragstruktur
Wenn eine Rabitzdecke statische Schwächen aufweist oder für neue Nutzungen (z.B. Einbau von schweren Beleuchtungssystemen oder Installationen) ertüchtigt werden muss, sind Verstärkungsmaßnahmen notwendig. Eine gängige Methode ist die Aufbringung einer zusätzlichen Putzschicht auf der Unterseite, die mit speziellen Armierungsgeweben versehen wird. Diese Gewebe, oft aus Glasfasermaterial, werden in den frischen Putz eingearbeitet und erhöhen die Zugfestigkeit der Decke und verteilen Lasten besser. Eine weitere Möglichkeit ist die Einbringung einer zusätzlichen Bewehrung auf der Oberseite der Decke. Dies kann durch das Aufbringen einer dünnen Schicht Estrich mit integrierter Bewehrung erfolgen, sofern die Aufbauhöhe und das Gewicht dies zulassen. In schwerwiegenden Fällen, in denen die ursprüngliche Drahtbewehrung stark beschädigt ist, kann auch eine komplette Erneuerung der Bewehrung auf der Unterseite der Decke erwogen werden, wobei hierbei jedoch auf die Kompatibilität mit der bestehenden Struktur geachtet werden muss. Die Wahl der Verstärkungsmaßnahme hängt maßgeblich von der Art des Schadens, den gewünschten neuen Lasten und den baulichen Gegebenheiten ab.
Schutz vor Feuchtigkeit und Korrosion
Der Schutz vor Feuchtigkeit und damit verbundener Korrosion ist ein entscheidender Aspekt bei der Instandsetzung und langfristigen Erhaltung von Rabitzdecken. Um Feuchtigkeitseintritt zu verhindern, sollten alle Risse und Fehlstellen in der Putzschicht sorgfältig verschlossen werden. Die Verwendung von diffusionsoffenen Putzen kann dabei helfen, die Decke „atmen“ zu lassen und Feuchtigkeit, die eventuell doch eindringt, besser abtransportieren zu können. Wenn die Drahtbewehrung bereits Korrosionsschäden aufweist, ist eine gründliche Reinigung des Rostes und die Anwendung von speziellen Korrosionsschutzmitteln unerlässlich. Dies kann in Form von Rostschutzgrundierungen oder speziellen Mörteln geschehen, die bereits Korrosionsschutzadditive enthalten. Bei der Sanierung von Bädern oder Küchen über Rabitzdecken ist eine zusätzliche Abdichtungsebene auf der Oberseite der Decke empfehlenswert, um ein Eindringen von Feuchtigkeit in die Konstruktion zu verhindern. Die regelmäßige Inspektion der Decke auf Anzeichen von Feuchtigkeit oder Rost ist ein wichtiger präventiver Schritt.
Dämmung und Schallschutz bei der Renovierung
Bei der Renovierung einer Rabitzdecke bieten sich auch Möglichkeiten zur Verbesserung des thermischen und akustischen Komforts. Eine zusätzliche Dämmung kann auf der Oberseite der Decke angebracht werden, um Wärmeverluste nach oben zu reduzieren. Hierfür eignen sich gängige Dämmmaterialien wie Mineralwolle oder Polystyrolplatten. Dies ist besonders sinnvoll, wenn das darüberliegende Geschoss nicht beheizt wird oder als Dachboden dient. Für den Schallschutz gibt es ebenfalls verschiedene Ansätze. Auf der Oberseite kann eine Trittschalldämmung zwischen dem Estrich und dem Oberboden eingebracht werden. Auf der Unterseite kann die Anbringung von Akustikplatten oder speziellen Schallschutzputzen dazu beitragen, den Luftschall zu reduzieren. Bei der Integration von Dämm- und Schallschutzmaßnahmen ist es wichtig, die zusätzliche Last auf die bestehende Deckenkonstruktion zu berücksichtigen und gegebenenfalls statische Prüfungen durchzuführen. Die Auswahl der Materialien sollte auf die spezifischen Anforderungen und die baulichen Gegebenheiten abgestimmt werden.
| Aspekt | Aufbau | Erkennung | Renovierung |
|---|---|---|---|
| Kernkomponente | Drahtgitter (Trapezblech/Drahtgeflecht) als tragendes Gerüst. | Sichtbare Drahtbewehrung bei Putzschäden, charakteristische Wellenstruktur. | Reparatur des Drahtgitters, Rostschutzmaßnahmen. |
| Bindemittel | Mörtelschicht (Zement, Kalk, Sand, oft mit Fasern) auf dem Gitter. | Leichte Unebenheiten, Rissbildung möglich, die auf Mörtelmaterial schließen lässt. | Verwendung von kompatiblen Reparaturmörteln, ggf. zusätzliche Armierung. |
| Schall- & Wärmeübertragung | Mäßige Dämmung, moderate Schallübertragung durch die relativ dünne Struktur. | Klang beim Klopfen kann auf Hohlräume hindeuten. | Nachrüstung von Dämm- und Schallschutzschichten auf Ober- und Unterseite möglich. |
| Typische Schadensbilder | Rost an Bewehrung, Abplatzungen, Rissbildung durch Feuchtigkeit oder Überlastung. | Feuchtflecken, Stockflecken, sichtbare breitere Risse, korrodierte Drahtspitzen. | Umfassende Schadensanalyse, Ursachenbekämpfung (Feuchtigkeit), Materialersatz, Verstärkung. |
| Statische Anforderungen | Selbsttragend für moderate Lasten; Überlastung vermeiden. | Bei geplanten schweren Einbauten oder Veränderungen statische Prüfung erforderlich. | Verstärkungsmaßnahmen (z.B. zusätzliche Armierung, Estrichschicht) bei Bedarf. |
Häufig gestellte Fragen zu Rabitzdecken im Altbau
Sind Rabitzdecken sicher?
Ja, Rabitzdecken sind grundsätzlich sicher, wenn sie fachgerecht errichtet wurden und die üblichen Nutzlasten aufnehmen. Sie wurden speziell dafür entwickelt, Spannweiten ohne massive Unterstützung zu überbrücken. Allerdings können Alterungsprozesse, Feuchtigkeitseintritt und daraus resultierende Korrosion der Bewehrung die Tragfähigkeit beeinträchtigen. Bei Unsicherheiten oder geplanten baulichen Veränderungen ist immer eine Überprüfung durch einen Statiker ratsam.
Wie erkenne ich, ob meine Decke eine Rabitzdecke ist?
Die sicherste Methode ist die Sichtprüfung. Wenn Putz abgeplatzt ist, kannst du das typische Drahtgitter erkennen. Achte auf eine Struktur aus Drahtgeflecht oder Trapezblechen, auf denen eine Mörtelschicht aufgebracht ist. Auch die Oberflächenstruktur des Putzes kann Hinweise geben: Rabitzdecken sind oft leicht wellig oder unregelmäßiger als glatte Betonflächen. Ein Klopftest kann ebenfalls helfen, da Rabitzdecken oft einen etwas hohleren Klang haben können als massive Betondecken.
Muss ich eine Rabitzdecke komplett erneuern, wenn sie Schäden hat?
Nicht unbedingt. Viele Schäden an Rabitzdecken sind reparabel. Leichte Risse und abgeplatzter Putz können oft mit speziellen Reparaturmörteln behoben werden. Bei stärkerer Korrosion der Bewehrung sind aufwendigere Instandsetzungsarbeiten notwendig, die aber nicht immer gleich eine komplette Erneuerung bedeuten. Eine fachgerechte Begutachtung durch einen Experten ist entscheidend, um das Ausmaß der Schäden festzustellen und die optimale Sanierungsstrategie zu entwickeln.
Kann ich eine Rabitzdecke nachträglich dämmen oder schallisolieren?
Ja, das ist möglich und oft sinnvoll. Die Dämmung und Schallisolierung kann entweder auf der Oberseite der Decke (z.B. unter dem Estrich) oder auf der Unterseite (z.B. durch Anbringen von Akustikplatten oder speziellen Schallschutzputzen) erfolgen. Bei der Planung ist jedoch das zusätzliche Gewicht auf die Deckenkonstruktion zu berücksichtigen, und gegebenenfalls ist eine statische Prüfung notwendig.
Welche Probleme treten bei Rabitzdecken am häufigsten auf?
Die häufigsten Probleme sind Korrosion der Drahtbewehrung, insbesondere bei Feuchtigkeitseintritt, und daraus resultierende Rissbildung und Abplatzungen des Mörtels. Auch ungleichmäßige Setzungen oder eine Überlastung können zu strukturellen Schäden führen.
Kann ich schwere Gegenstände an einer Rabitzdecke befestigen?
Das hängt vom Zustand der Decke und der Art der Befestigung ab. Generell sind Rabitzdecken nicht für extrem schwere Punktlasten ausgelegt. Für leichtere Gegenstände wie Lampen oder Bilder reichen oft spezielle Dübel. Für schwerere Objekte wie Hängeelemente oder schwere Leuchten ist jedoch eine statische Prüfung und möglicherweise eine zusätzliche Verstärkung der Decke erforderlich.
