Die korrekte Planung von Maßen und Einbau für LED-Panels in Rasterdecken ist entscheidend für eine optimale Ausleuchtung und ein ästhetisch ansprechendes Ergebnis. Wenn du dein Projekt erfolgreich umsetzen möchtest, gilt es, die verschiedenen Panelgrößen, Rastermaße und die notwendigen Montageschritte genau zu verstehen.
Das sind die beliebtesten LED Panel Rasterdecke Produkte

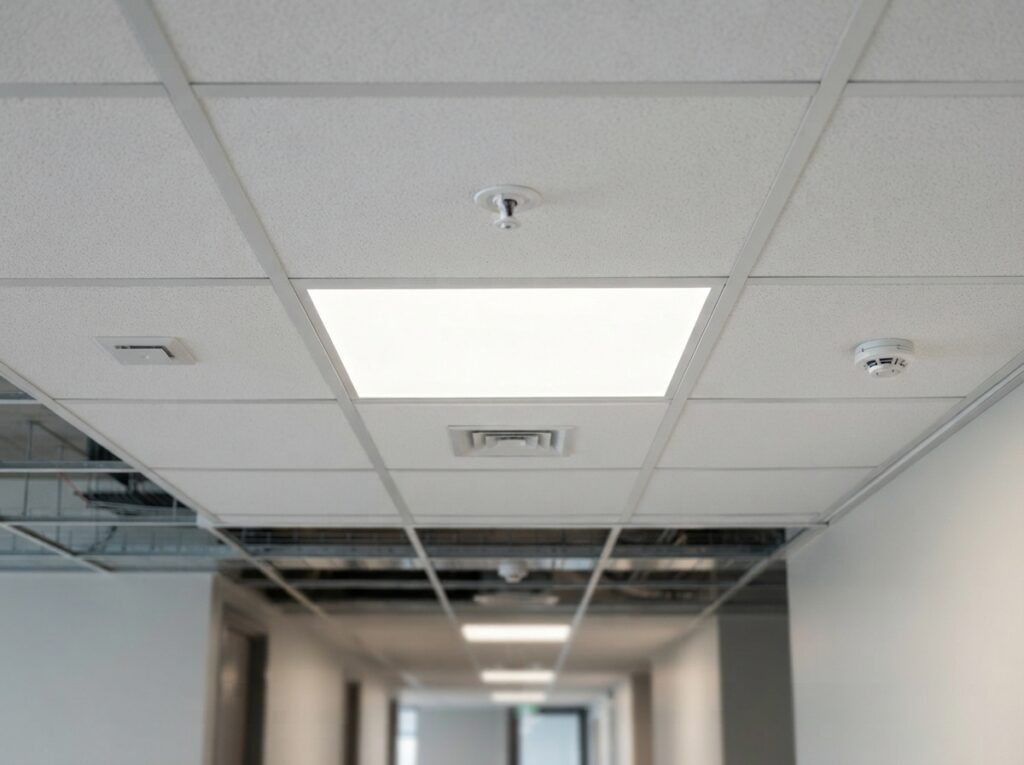

Grundlagen: LED-Panels und Rasterdecken
Rasterdecken, auch bekannt als abgehängte Decken, bestehen aus einem modularen System von Trägern und Einsatzelementen. LED-Panels sind moderne, energieeffiziente Beleuchtungslösungen, die sich ideal für die Integration in diese Deckensysteme eignen. Ihre flache Bauweise und die gleichmäßige Lichtverteilung machen sie zu einer beliebten Wahl für Büros, Geschäfte, Praxen und viele andere gewerbliche sowie private Räume.
Verständnis der Rastermaße
Das zentrale Maß bei Rasterdecken ist das Rastermaß. Dieses bestimmt die Größe der einzelnen Quadrate oder Rechtecke, die das Deckensystem bilden. Die gängigsten Rastermaße im europäischen Raum sind:
- 25 mm oder 38 mm Nutbreite: Diese Systeme sind für leichtere Abhängesysteme und oft für kleinere oder dekorative Elemente konzipiert.
- 24 mm Nutbreite: Dies ist das am weitesten verbreitete Standardmaß, das für eine Vielzahl von Deckenplatten und Leuchten geeignet ist.
- 30 mm Nutbreite: Etwas seltener, aber ebenfalls gebräuchlich, insbesondere bei speziellen Systemen.
Die Kenntnis des installierten oder geplanten Rastermaßes ist essenziell, da LED-Panels in Standardgrößen gefertigt werden, die exakt in diese Raster passen müssen. Ein nicht passendes Panel führt zu unschönen Lücken, erfordert aufwendige Anpassungen oder macht den Einbau unmöglich.
Standardgrößen von LED-Panels für Rasterdecken
LED-Panels für Rasterdecken sind typischerweise in Größen konzipiert, die dem Rastermaß der Decke entsprechen. Die gängigsten Größen sind:
- 600 x 600 mm: Dies ist die absolute Standardgröße, die perfekt in ein 600 x 600 mm Rasterfeld passt, welches wiederum aus standardmäßigen 24 mm oder 38 mm Trägern gebildet wird.
- 1200 x 300 mm: Diese längliche Form ist ideal für Rasterfelder, die aus zwei 600 mm Elementen nebeneinander gebildet werden.
- 1200 x 600 mm: Diese Größe passt in ein größeres Rasterfeld, das typischerweise aus vier 600 mm Standardquadraten besteht.
Es ist wichtig zu prüfen, ob deine Rasterdecke Standardmaße verwendet. Oft werden auch spezielle Maße oder ein Mix aus verschiedenen Rastergrößen verbaut. Miss deine Rasterfelder exakt aus, bevor du Panels bestellst.
Einbauplanung: Schritt für Schritt zum Erfolg
Der Einbau von LED-Panels in eine Rasterdecke ist vergleichsweise unkompliziert, erfordert aber sorgfältige Planung und Ausführung. Hier sind die wichtigsten Schritte:
1. Vorbereitung und Sicherheit
Bevor du mit dem Einbau beginnst, stelle sicher, dass du die Stromzufuhr zum betroffenen Deckenbereich unterbrichst. Trage geeignete Schutzkleidung, insbesondere Handschuhe und eine Schutzbrille.
2. Demontage bestehender Deckenplatten
Entferne vorsichtig die alten Deckenplatten, die durch die LED-Panels ersetzt werden sollen. Meist lassen sich diese einfach herausheben oder leicht verschieben.
3. Überprüfung des Trägersystems
Kontrolliere das Trägersystem der Rasterdecke. Stelle sicher, dass es stabil genug ist, um das Gewicht der LED-Panels zu tragen, insbesondere wenn diese schwerer sind als die ursprünglichen Platten. Bei neueren Installationen ist dies meist unproblematisch.
4. Installation des LED-Panels
Hebe das LED-Panel an und setze es vorsichtig in das freie Rasterfeld ein. Die Kanten des Panels sollten bündig mit den Trägern abschließen.
5. Elektrischer Anschluss
Dies ist der kritischste Schritt und sollte idealerweise von einer qualifizierten Elektrofachkraft durchgeführt werden. Die LED-Panels werden in der Regel mit einem separaten Netzteil (Driver) geliefert. Dieses wird versteckt über der Decke montiert und mit dem Stromnetz verbunden. Das Panel selbst wird dann an das Netzteil angeschlossen. Achte auf die richtige Polung und die maximale Belastbarkeit des Stromkreises.
Wichtig: Bei Unsicherheiten bezüglich des elektrischen Anschlusses ist die Konsultation eines Elektrikers unerlässlich, um Schäden oder Sicherheitsrisiken zu vermeiden.
6. Testlauf
Nachdem alle Anschlüsse sicher und korrekt durchgeführt wurden, schalte die Stromzufuhr wieder ein und teste die Funktion der neuen LED-Beleuchtung.
Technische Aspekte und Auswahlkriterien
Neben den Maßen gibt es weitere wichtige technische Kriterien, die du bei der Auswahl von LED-Panels für deine Rasterdecke berücksichtigen solltest:
Lichtfarbe und Farbwiedergabe (CRI)
Die Lichtfarbe wird in Kelvin (K) angegeben und reicht von warmweiß (ca. 2700K bis 3000K) über neutralweiß (ca. 3500K bis 4500K) bis kaltweiß (ca. 5000K bis 6500K). Für Büros oder Arbeitsbereiche empfiehlt sich neutralweiß, während für repräsentative Bereiche oder Pausenräume warmweiß angenehmer sein kann.
Der Farbwiedergabeindex (CRI oder Ra) gibt an, wie natürlich Farben unter der Beleuchtung erscheinen. Ein CRI-Wert von über 80 ist für die meisten Anwendungen Standard, für Umgebungen, in denen Farben entscheidend sind (z.B. Geschäfte, Galerien, Arztpraxen), sollte ein CRI von über 90 angestrebt werden.
Helligkeit (Lumen) und Leistungsaufnahme (Watt)
Die Helligkeit wird in Lumen (lm) gemessen. Die benötigte Helligkeit hängt von der Raumgröße, der Deckenhöhe und dem Verwendungszweck ab. Die Leistungsaufnahme in Watt (W) gibt den Energieverbrauch an. Achte auf energieeffiziente Modelle, die ein gutes Verhältnis von Lumen pro Watt (lm/W) aufweisen.
Schutzart (IP-Schutzklasse)
Die IP-Schutzklasse gibt den Schutz gegen Staub und Wasser an. Für normale Büroräume ist meist eine IP20-Klasse ausreichend. In feuchteren Umgebungen (z.B. bestimmte Produktionsbereiche) können höhere Schutzklassen erforderlich sein.
Dimmbarkeit und Steuerung
Einige LED-Panels sind dimmbar. Hierfür sind spezielle dimmbare Netzteile und ggf. eine passende Steuereinheit notwendig. Dies ermöglicht eine flexible Anpassung der Lichtintensität an unterschiedliche Tageszeiten oder Anforderungen.
Tabellarische Übersicht: Schlüsselfaktoren für LED-Panel-Integration
| Kategorie | Wichtige Überlegungen | Auswirkungen auf Planung & Einbau |
|---|---|---|
| Rastermaße | Standardmaße (z.B. 24mm, 38mm Nutbreite) vs. Spezialmaße | Auswahl passender Panelgrößen; Vermeidung von Lücken oder Nacharbeiten. |
| Panelgrößen | Gängige Größen (600x600mm, 1200x300mm, 1200x600mm) | Direkte Kompatibilität mit Rasterfeldern; einfache Installation. |
| Lichtanforderungen | Lichtfarbe (K), Farbwiedergabe (CRI), Helligkeit (Lumen) | Einfluss auf Auswahl des Panels und Anzahl der benötigten Panels zur Erreichung der gewünschten Ausleuchtung. |
| Elektrische Installation | Netzteil (Driver), Anschluss an Stromnetz, Dimmbarkeit | Planung von Verkabelung und Montageort des Netzteil; ggf. Einbeziehung eines Elektrikers. |
| Montage & Stabilität | Gewicht des Panels, Zustand des Trägersystems | Sicherstellung, dass das Deckensystem das Gewicht tragen kann; sichere Auflage der Panels. |
Häufig gestellte Fragen zu LED-Panel in der Rasterdecke: Maße und Einbau richtig planen
Welche Rastermaße sind am gebräuchlichsten für LED-Panels?
Die gebräuchlichsten Rastermaße für LED-Panels in Europa sind 600 x 600 mm, was perfekt zu Standardrastern mit 24 mm oder 38 mm Nutbreite passt. Ebenfalls verbreitet sind die länglichen Formate 1200 x 300 mm und 1200 x 600 mm, die für entsprechende Rasterfelder konzipiert sind.
Muss ich die Deckenplatten professionell austauschen lassen?
Der Austausch von Deckenplatten gegen LED-Panels ist in der Regel kein komplexer Eingriff. Wenn du handwerklich geschickt bist und die Stromzufuhr sicher abschalten kannst, kannst du den Einbau oft selbst vornehmen. Der elektrische Anschluss sollte jedoch von einer qualifizierten Elektrofachkraft durchgeführt werden.
Was passiert, wenn das LED-Panel nicht exakt in das Raster passt?
Wenn ein LED-Panel nicht exakt in das Rasterfeld passt, kann dies zu Lücken führen, die unprofessionell aussehen. In manchen Fällen können leichte Anpassungen am Trägersystem vorgenommen werden, oder es müssen spezielle Adapter oder Blenden verwendet werden. Idealerweise wählst du Panels, die präzise zum Rastermaß deiner Decke passen, um solche Probleme zu vermeiden.
Wie wähle ich die richtige Helligkeit und Lichtfarbe für meinen Raum?
Die Wahl der Helligkeit und Lichtfarbe hängt vom Verwendungszweck des Raumes ab. Für Arbeitsbereiche sind oft neutralweiße Töne (4000K-4500K) mit hoher Helligkeit empfehlenswert, um Konzentration zu fördern. Für Wohnbereiche oder Aufenthaltsräume sind warmweiße Töne (2700K-3000K) oft angenehmer und schaffen eine gemütlichere Atmosphäre. Die benötigte Helligkeit in Lumen richtet sich nach Raumgröße und Nutzung.
Sind alle LED-Panels für Rasterdecken dimmbar?
Nein, nicht alle LED-Panels sind standardmäßig dimmbar. Wenn du eine Dimmfunktion wünschst, achte beim Kauf explizit auf dimmbare Modelle. Diese benötigen ein spezielles dimmbares Netzteil (Driver) und oft eine kompatible Steuereinheit, wie z.B. einen Phasenabschnittsdimmer.
Welche Sicherheitsvorkehrungen sind beim Einbau von LED-Panels in der Rasterdecke zu beachten?
Die wichtigste Sicherheitsvorkehrung ist das Abschalten der Stromzufuhr zum betroffenen Bereich vor Beginn der Arbeiten. Trage stets geeignete Schutzkleidung wie Handschuhe und eine Schutzbrille. Der elektrische Anschluss muss fachgerecht erfolgen, um Kurzschlüsse oder Stromschläge zu vermeiden. Bei Unsicherheiten ist die Beauftragung eines Elektrikers ratsam.
Wie lange ist die Lebensdauer von LED-Panels?
LED-Panels haben eine signifikant längere Lebensdauer als herkömmliche Leuchtmittel. Je nach Qualität und Betriebsbedingungen liegt die Lebensdauer typischerweise zwischen 30.000 und 50.000 Stunden, manchmal sogar darüber hinaus. Dies bedeutet, dass die Panels viele Jahre, oft über ein Jahrzehnt, halten können, bevor sie ersetzt werden müssen.
